Fiddle-Yard mit Rollbockwagen, Frühjahr 2013
zur zweiten Veranstaltung




Details zu den Modulen

Die Modulanlage besteht zu wesentlichen Teilen aus den Modulen der ehemaligen Modulanlage der Gartenbahnfreunde Hildesheim. Die stabile Bauweise und der clevere Zuschnitt der Module erlauben uns einen flexiblen und abwechselungsreichen Einsatz der Module. Auch bei der Kombination mit Gast-Modulen ist der robuste Aufbau — mechanisch wie elektrisch — hilfreich.

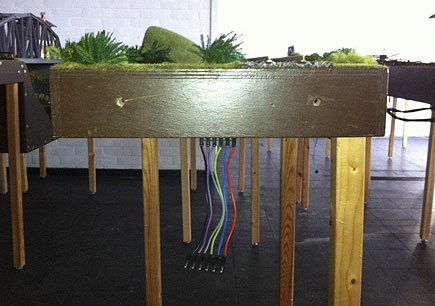

Zur Elektrik: Parallel zu den Gleisen besitzen die Module eine 6-polige Ringleitung mit folgender Belegung:

  • rot/blau: Digitaler Fahrstrom
    (momentan Massoth Dimax 1200Z)
  • grün/grau: 12V DC, ca. 1A max.
    (zur Versorgung der Schaltpulte)
  • violett/schwarz: 18V DC, ca. 8A max.
    (zur Versorgung der Lampen etc.)

Wir nutzen bis zu drei Kehrschleifen mit sensor-gesteuerten Kehrschleifenmodulen verschiedener Hersteller und haben damit auch bei Veranstaltungen mit fremden Rollmaterial gute Erfahrungen gemacht.

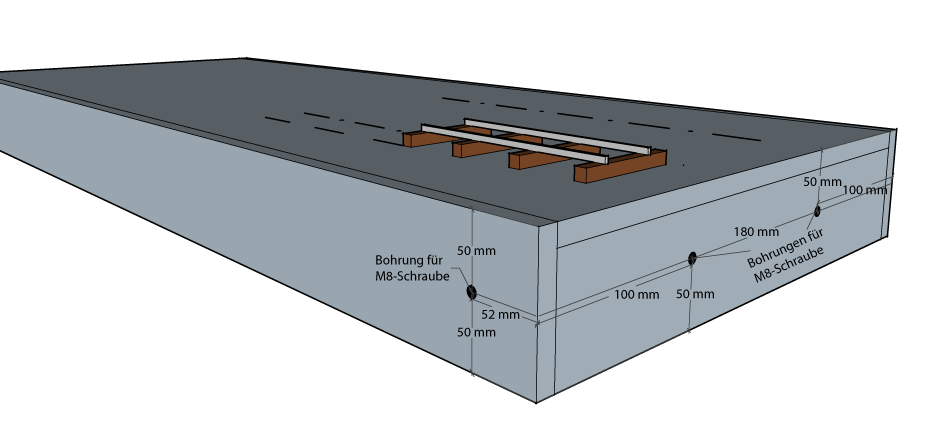

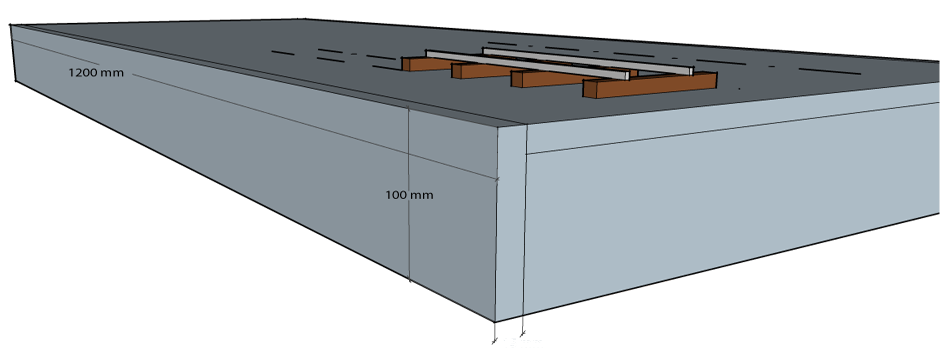

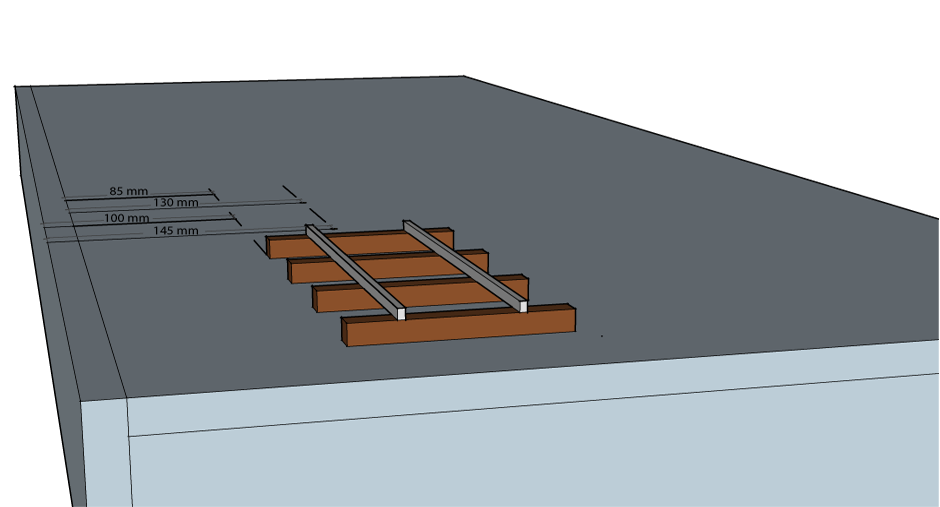

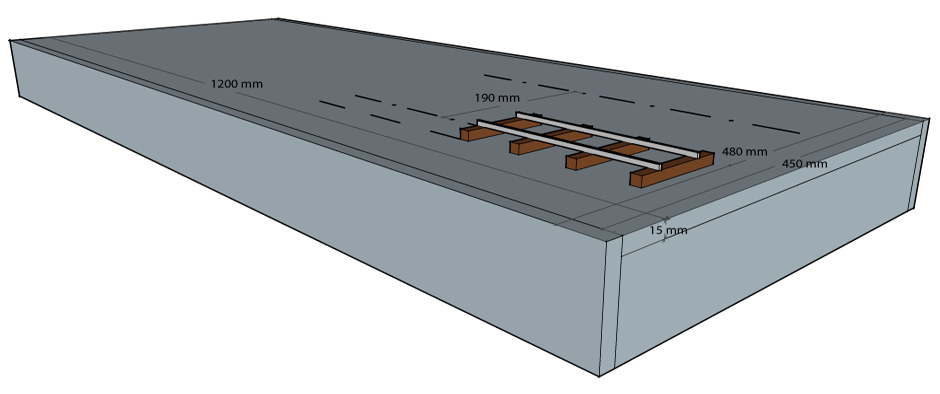

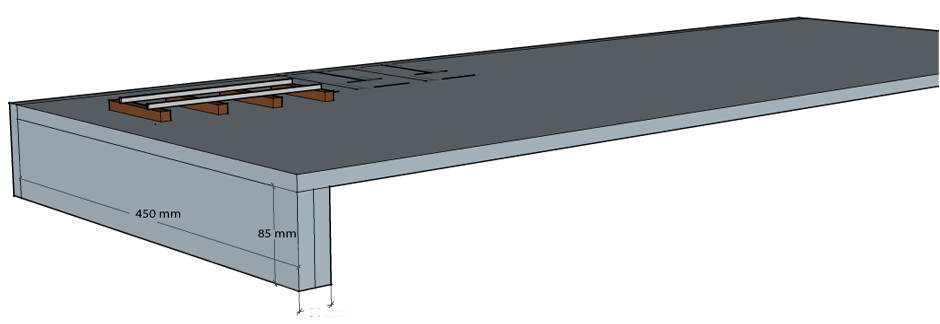

Zu den Abmessungen: Die Plattenoberkante der Module befindet sich ca. 105 cm über dem Boden. Weitere Abmessungen sind in den Zeichnungen unten angegeben.



bild bild bild bild bild
